10~35KV 中压电缆连接件介绍

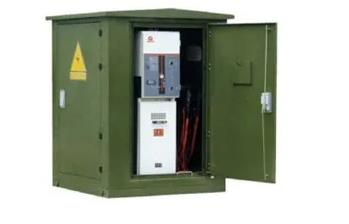

　　电缆分接箱

　　

　　

　　

　　主要参数

　　

　　本装置广泛应用于 10/35kV 电力电缆系统，以其全密封、全绝缘、免维护、耐腐蚀，结构紧凑，安装简便，安全可靠，电气参数高等诸多特点，在电力系统中得到广泛的应用。独到的设计和制作工艺使其适用于各种恶劣环境。适用于小区、商业区、新开发区、城市街道、大中型企业等输配电电力电缆供电网。

　　

　　产品特点

　　

　　全密封、全绝缘、全防护、抗凝霜。具有多种电缆插头可供选择（普及型、防洪型、防洪可触摸型、带电可插拔型）。进出线灵活，实际应用最多有 6~8 分支进线。防洪型电缆分支箱一次带电部分防护等级达 IP67, 可承受 4.5 米深的水压。

　　

　　预制式电缆附件

　　

　　

　　

　　主要参数

　　

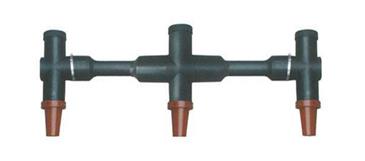

　　绝缘母线系统可用于GIS 系统开关柜之间的母线联接，适合的最小中心距为500mm。采用螺栓压接结构，柔性联接对于拼接柜体高度误差不敏感。

　　

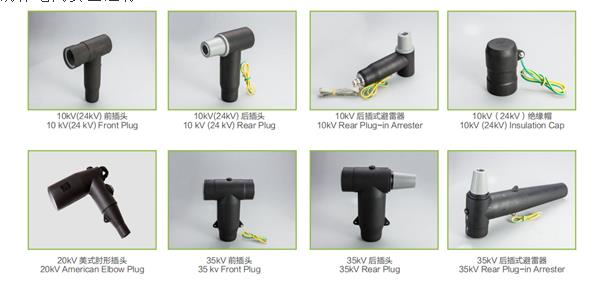

　　屏蔽型可分离连接器是一种全绝缘、全屏蔽、可触摸型可分离连接器。产品采用独特的生产工艺，三层EPDM 橡胶整体注塑生产，其中绝缘层最小厚度10mm，外屏蔽层最小厚度3mm。外屏蔽层具有抗紫外线，抗臭氧，抗漏电起痕性能。绝缘堵用环氧树脂制成，带有嵌入式黄铜部件，外部铜件与屏蔽帽连接，实现全屏蔽式连接。取下屏蔽帽，绝缘帽里的螺钉可用于验电。

　　

　　后接避雷器为电气设备提供防雷及过电压保护。良好的非线性电阻片使避雷器具有残压低，通流容量大、相应时间快、陡波性平坦，确保输变电设备运行。

　　

　　产品适用于符合EN 5081 及DIN47636 标准套管的环网柜、箱式变电站及电缆分支箱，适用于电缆截面35—630mm2，电压等级12kV,24kV 的配网系统。SPE 型避雷器采用独特的脱离防爆装置，在中性点任何一种接地方式下，避雷器长期运行蜕化或因雷击损坏时脱离装置都能可靠动作。有效防止避雷器发生爆炸和电力系统的永久性接地故障，确保电网安全运行。

　　

　　

　　

　　热缩电缆附件

　　

　　

　　

　　主要参数

　　

　　热缩电缆附件俗称热缩电缆头，广泛用于 35KV 及以下电压等级的交联电缆或油浸电缆的中间连接和终端上。与传统电缆附件相比具有体积小、重量轻、安全可靠、安装方便等特点。产品符合GB11033标准，长期使用温度范围为-55℃～105℃，老化寿命长达20年，径向收缩率≥50%，纵向收缩率<5%，收缩温度为110℃～140℃。

　　

　　

　　

　　冷缩电缆附件

　　

　　

　　

　　主要参数

　　

　　全套产品采用全冷缩技术，无需动火及特殊工具，安装时，只需将线芯抽去，弹性橡胶体便迅速收缩并紧箍于所需安装部位。

　　

　　采用进口液体硅橡胶，确保优良的绝缘性和高恢复弹性，安装后始终保持对电缆本体合适的径向压力，使内界面结合紧密，不会因电缆运行时的呼吸作用而产生电击穿。

　　

　　中间接头采取独有的三重密封工艺，加上硅橡胶优良的密封性及憎水性，杜绝因大气环境造成的运行事故。

　　

　　应力锥安装尺寸加长，允许更大安装尺寸偏差，减少安装失误。安装时无需特殊培训，只要按照安装说明书即可准确操作，不必动火和使用特殊工具，大大减少由于操作不当造成的质量事故。

　　

　　抗污秽、耐老化、憎水性好，具有优越的耐寒性能，特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。

　　

　　公司产品采用预扩张技术，每种规格能适用多种电缆线径，对电缆线径的兼容性强。已拥有各个电压等级的电缆终端和电缆中间接头全系列产品，适合聚乙烯电缆、交联聚乙烯电缆和乙丙橡胶电缆。

　　

　　经过重新设计的芯绳，具有更高的抗压强度，易抽取的优点，使材料高扩张倍率和低永久变形率的特点发挥的更出色，更安全。同时操作也更简洁，更方便。
